网站首页>> 产品中心 >> ▶PF(FS)型强耐腐蚀离心泵
产品名称安装尺寸
发布日期2011-01-17
产品详情
***** 安装尺寸 *****

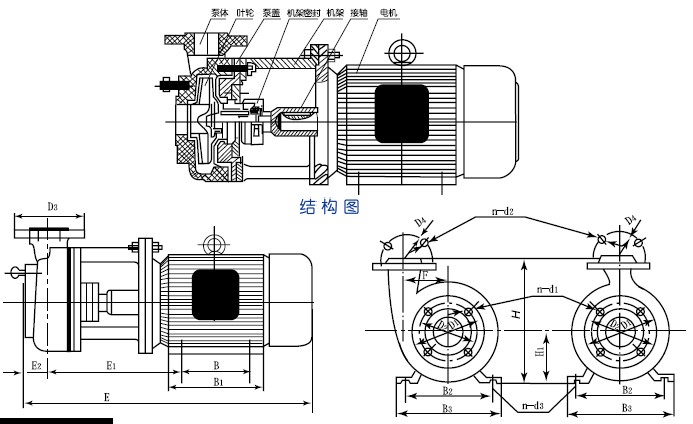

安装尺寸表图 单位:mm

泵型号
配用功率
(kw)
外表安装尺寸
进口法兰
n-d3
H
H1
E2
E1
E
B
B1
B2
B3
F
D1
D2
n-d1
D3
D4
n-d2
PF25-20-125 1.1-2P 185 80 28 190 415 100 130 125 165 70 100 75 4-M10 90 65 4-¢12 4-¢10
PF32-20-145 1.5-2P 210 90 32 213 455 100 130 140 180 80 120 90 4-M10 100 75 4-¢12 4-¢10
PF40-32-125 2.2-2P 208 90 35 213 482 125 155 140 180 70 130 100 4-M10 120 90 4-¢14 4-¢10
PF50-40-145 3-2P 225 100 45 226 528 140 176 160 215 80 140 110 4-M12 130 100 4-¢14 4-¢12
PF50-32-200 5.5-2P 312 132 70 304 755 140 200 216 280 0 160 130 4-¢12 120 90 4-¢14 4-¢12
PF65-50-125 4-2P 252 112 75 242 588 140 180 190 245 0 160 130 4-¢12 140 110 4-¢14 4-¢12
PF65-50-160 5.5-2P 282 132 47 308 660 140 200 216 280 92 160 130 4-M12 140 110 4-¢14 4-¢12
PF65-40-200 7.5-2P 312 132 75 310 708 140 200 216 280 0 160 130 4-¢12 130 100 4-¢14 4-¢12
PF80-65-125 5.5-2P 292 132 80 310 676 140 200 216 280 0 185 150 4-¢14 160 130 4-¢14 4-¢12
PF80-65-160 7.5-2P 292 132 50 240 595 140 200 216 280 105 185 150 4-M12 160 130 4-¢14 4-¢12
PF80-65-200 15-2P 360 160 50 310 745 210 270 254 330 0 185 150 4-¢14 160 130 4-¢14 4-¢12
PF100-80-125 11-2P 340 160 90 300 770 210 270 254 330 0 205 170 4-¢18 185 150 4-¢14 4-¢12
PF100-80-160 15-2P 330 160 55 283 725 210 270 254 330 120 205 170 4-M12 185 150 4-¢14 4-¢12
PF100-65-200 22-2P 405 180 80 315 875 241 311 279 355 0 205 170 4-¢18 160 130 4-¢14 4-¢12
PF125-100-200 45-2P 425 225 85 345 985 311 393 356 435 0 235 200 4-¢18 205 170 4-¢18 4-¢19
PF150-125-250 18.5-4P 535 180 100 310 840 241 311 279 355 0 260 225 4-¢18 235 200 4-¢18 4-¢12
PF200-150-250 37-4P 535 225 140 350 975 286 368 356 435 0 315 280 4-¢18 260 224 4-¢18 4-¢19

PF系列型谱图:----2900r/min ………1450r/min

表Ⅱ 聚偏氟乙烯(PVDF)耐化学介质性能

化学介质 浓度% 最高
使用温度℃
化学介质 浓度% 最高
使用温度℃
化学介质 浓度% 最高
使用温度℃
盐 酸 36 135 氢氧化钠 <10 85 乙醇 135
硫 酸 <60 120 氢氧化钠 50 50 乙醚   50
硫 酸 80-93 95 碳氧化铵 110 甲醛 37 50
硫 酸 90 65 碳氧化钙   135 丙酮 10%水溶液 50
硝 酸 <50 50 碳酸钠 水溶液 135 水溶液 95
磷 酸 <85 135 碳酸氢钠 水溶液 120   75
磷 酸 85 110 氨水 110 苯胺 90
醋 酸 10 110 盐水   135 甲苯   85
醋 酸 80 80 磷酸氢钠 水溶液 120 苯酚 50
醋 酸 100 50 磷酸钙 水溶液 135 氯苯   135
三氯醋酸 <10 95 氯化钙 水溶液 135 95
三氯醋酸 50 50 氯化钾 水溶液 135 氯甲烷   135
草 酸 50 氯化铵 水溶液 135 三氯甲烷 50
笨磺酸 水溶液 50 三氯化铁 水溶液 135 四氯化碳   135
氢氟酸 40-100 95 硫酸亚铁 水溶液 135 氯乙烷 135
氢氟酸 40 120 硫酸铵 水溶液 135 1.2硫酸铵 水溶液 135
过氯酸 10 95 硝酸钠 水溶液 135   120
过氯酸 70 50 磷酸铵 水溶液 135 四氯乙烷 95
次氯酸钠 6-15 95 尿素 水溶液 120 氯乙烯   135
氯酸钾 100 二氧化硫 80 三氯乙烷 110
铬 酸 <40 80 二氧化氮   75 二氯乙烯   135
铬 酸 50 50 二氧化氯 65 天然气 135
高锰酸钾   120 元素 95 燃料油   120
过氧化氢 <30 95 元素 65 石蜡油
过氧化钠   95 元素 65 1.1.2三氯乙   65
查看<产品说明>   查看<产品参数 查看<安装尺寸>
